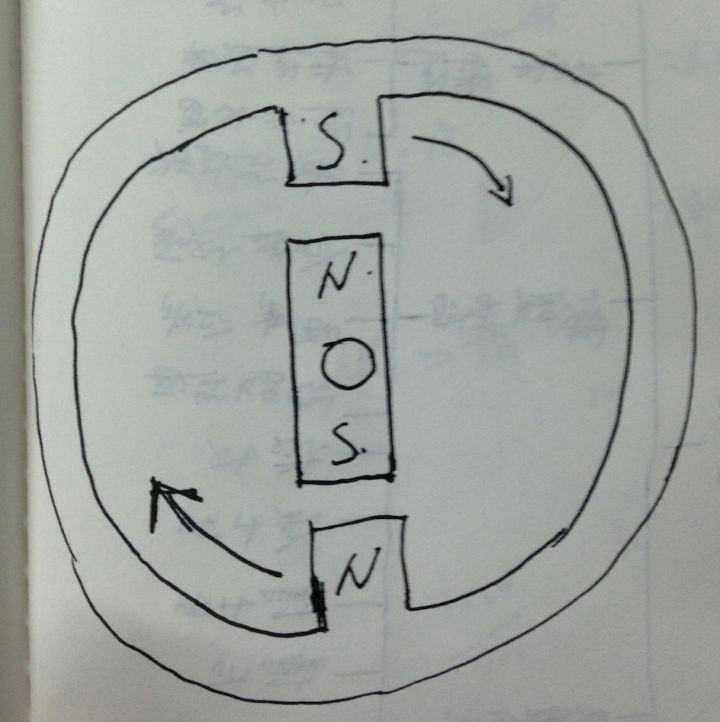

永磁同步電機的工作原理最最簡潔明了的模型如下圖。

（嗯，我10秒鐘畫出來的，好看吧）

說白了就是外面有個旋轉的磁場，吸引著里面的一個恒定的磁場轉啊轉。原理就是異性相吸。

但是呢，通常我們見到的永磁同步電機結構不會這么簡單，他們的那個在外面轉的磁場通常是這樣的：

（上圖為潤東方工業大風扇電機的定子）

外面那些緊緊捆綁在定子鐵芯上面的銅線，由于其空間三相對稱，再通入三相時間對稱的正弦電流，經過一系列碉堡了的磁生電電生磁現象，通過更加碉堡了的數學推導，你會發現居然產生了一個以通電頻率為角速度旋轉的磁場！

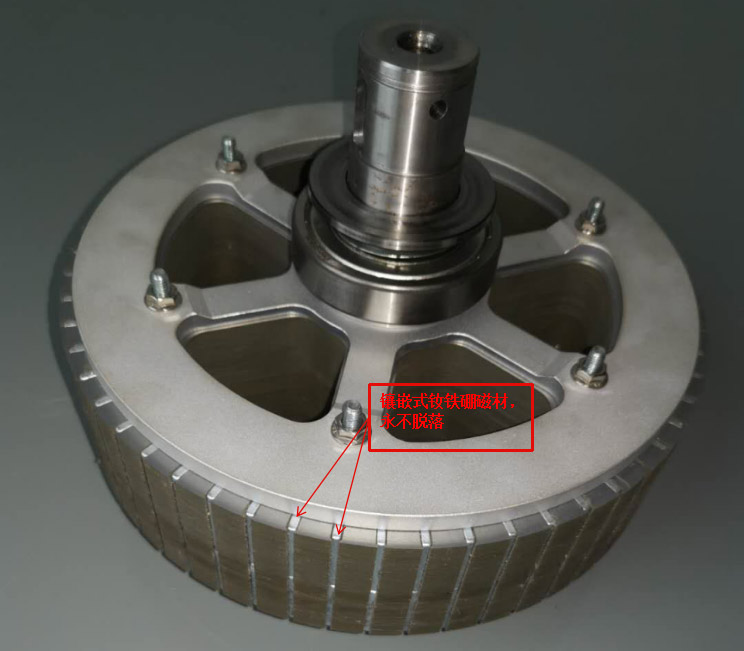

然后這個旋轉著的磁場就吸引著轉子上面由永磁體產生的恒定磁場轉動，轉子是這樣子的：

（潤東方工業大風扇電機轉子）

因?yàn)橛来烹姍C(jī)定子產生的旋轉磁場吸引著轉子轉動，這個定子磁場的旋轉速度與轉子的轉動速度一致，所有又稱同步電機（區別于三相異步電機）

永磁電機對比三相異步電機

1、效率高：

這里所說的效率高不僅僅是指額定功率點的效率高于普通三相異步電機，而是指其在整個調速范圍內的平均效率，永磁同步電機的勵磁磁場由永磁體提供，轉子不需要?jiǎng)?lì)磁電流，電機效率高，與異步電機相比，任意轉速點均節約電能，尤其在轉速較低的時候這種優勢更加明顯；

2、對電網的影響

因異步電機的功率因素低，電機要從電網中吸收大量的無功電流，造成電網和變電設備及發電設備中有大量無用電流，進而使電網的品質因素下降，加重了電網、變電設備及發電設備的負荷。而永磁電機轉子中無感應電流，電機的功率因素高，提高了電網的品質因素使電網中不在需要安裝補償器，同時也節約了電能。

3、體積小、重量輕

由于使用了高性能的永磁材料提供磁場，使得永磁電機的氣隙磁場教感應式異步電機大為增強，永磁電機的體積和重量較三相異步電機可以大大縮小。

4、故障率更低、使用普遍

由于使用了高性能的稀土永磁材料提供磁場，因此故障率更低，使用更加普遍，已在多個行業逐漸替代三相異步電機（例如：異步電機目前在客用電梯應用市場上已完全淘汰，只有部分的低端貨用電梯在使用）

基于以上對比優勢，目前，永磁同步電機比普通三相異步電機更高效，更節能。

綜上所述，采用永磁電機的潤東方新一代工業大風扇，相比傳統的三相異步電機加減速機的工業大風扇，效率更高、更省電、體積小、重量輕、故障率更低。
